当前位置：清淤车是一款对于城市下水管道进行清淤疏通的环卫车辆。其别名为淤泥抓斗车，液压抓斗掏挖车，窨井清淤车，下水道清淤车，国家工信部公告名称则为清淤车。
|
【主要技术参数】 |
||||||
|
产品商标 |
程力威牌 |
公告批次 |
256 |
|||
|
产品名称 |
清淤车 |
产品型号 |
CLW5040TQYD4 |
|||
|
总质量 |
4495(Kg) |
罐体容积(m3) |
3.5 |
|||
|
额定载质量 |
1490,1425(Kg) |
外形尺寸(mm) |
5970×1980×2670 |
|||
|
整备质量(Kg) |
2680 |
货厢尺寸(mm) |
×× |
|||
|
驾驶室准乘人数(人) |
2+3,3+3 |
|||||
|
接近角/离去角 |
19/12(°) |
前悬/后悬(mm) |
1032/1638 |
|||
|
轴数 |
2 |
轴距(mm) |
3300 |
|||
|
轴荷(Kg) |
1800/2695 |
最高车速 |
95(Km/h) |
|||
|
其它 |
随底盘选装驾驶室, 选装右侧面带卷盘, 额定载质量1490kg对应准乘5人,额定载质量1425kg对应准乘6人。防护材料:Q235A碳钢,连接方式:左右防护(整体结构)及后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50×5,后部防护离地高度(mm):440。 |
|||||
|
【底盘技术参数】 |
||||||
|
底盘型号 |
DFA1041DJ35D6 |
底盘名称 |
载货汽车底盘 |
|||
|
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|||
|
外形尺寸(mm) |
5845×1900×2220 |
轮胎数 |
6 |
|||
|
接近角/离去角 |
19/16(°) |
轮胎规格 |
7.00-16 |
|||
|
钢板弹簧片数 |
8/9+5,6/8+4 |
前轮距(mm) |
1506,1404,1490 |
|||
|
燃料种类 |
柴油 |
后轮距(mm) |
1466,1458,1516 |
|||
|
排放标准 |
GB3847-2005,GB17691-2005国Ⅳ |
|||||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|||
|
CY4102-CE4F |
朝阳朝柴 |
3856 |
73 |
|||
|
功能 |

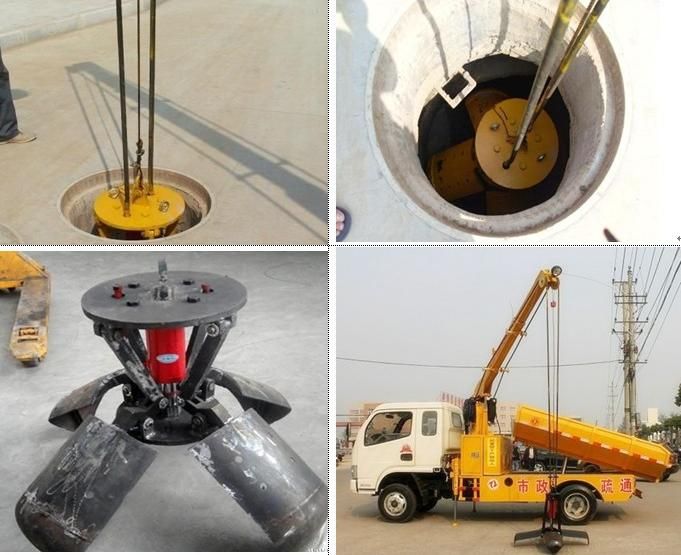

东风清淤车实现机械化掏挖、提取、装车、卸载窨井污物的全部工作任务。清淤车为下水管道自动疏通机，在机架上安装液压马达玉涡轮减速机，涡轮减速机前端装有旋转叶轮，两边有履带传送带传动。可疏通地下道50米深，尤其对建筑垃圾，杂物和淤泥堆积比较结实的地方疏通非常有力，前面的钻头可任意钻透强硬物体。该设备能将深浅窨井内的半流体（污泥、沙粒等）和固体（石头、砖块、杂物等）抓取干净，不留死角；操作方便、安全可靠；节时、省力效率高；工作现场不留污迹，减少二次污染，有利环保；配备两个抓斗，可根据掏挖场地自由更换使用。 |
|||||
|
翻斗 |
3.5m3 |
|||||
|
货箱（长×宽×高） |
3000×1980×600 mm |
|||||
|
吊臂工作半径 |
5.3米 |
|||||
|
四片抓斗(大抓斗) |
Φ1400mm |
|||||
|
二片抓斗(小抓斗) |
Φ800 mm |
|||||
|
抓斗最大工作深度 |
10 m |
|||||
|
抓斗工作旋转角度 |
180° |
|||||
|
液压系统工作压力 |
10 （mpa） |
|||||
|
抓斗工作范围 |
Φ1.2m； |
|||||
|
容积 |
0.075m³ |
|||||
|
其他 |

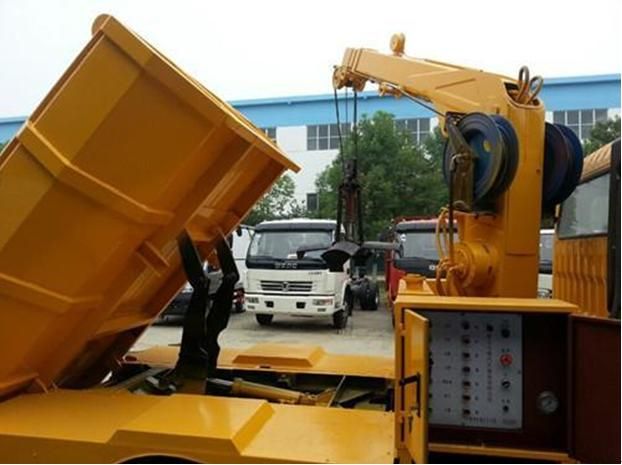

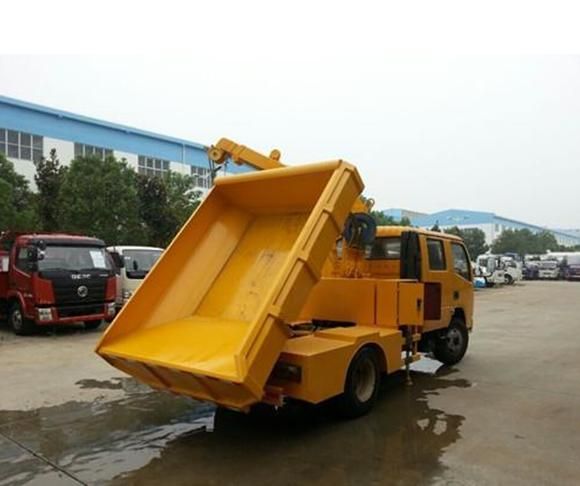

车厢可自卸，设计300升水箱及冲洗作业地面水枪和洗手水笼头，吊机用随车吊的吊机进行内部结构改装而成，货厢后侧部设计工具箱。 |
|||||
|
产品型号 |
车辆类型 |
所在图册 |
所在页码 |
|
CLW5040TQYD4 |
清淤车 |
2014年第03册 |
第114页 |
